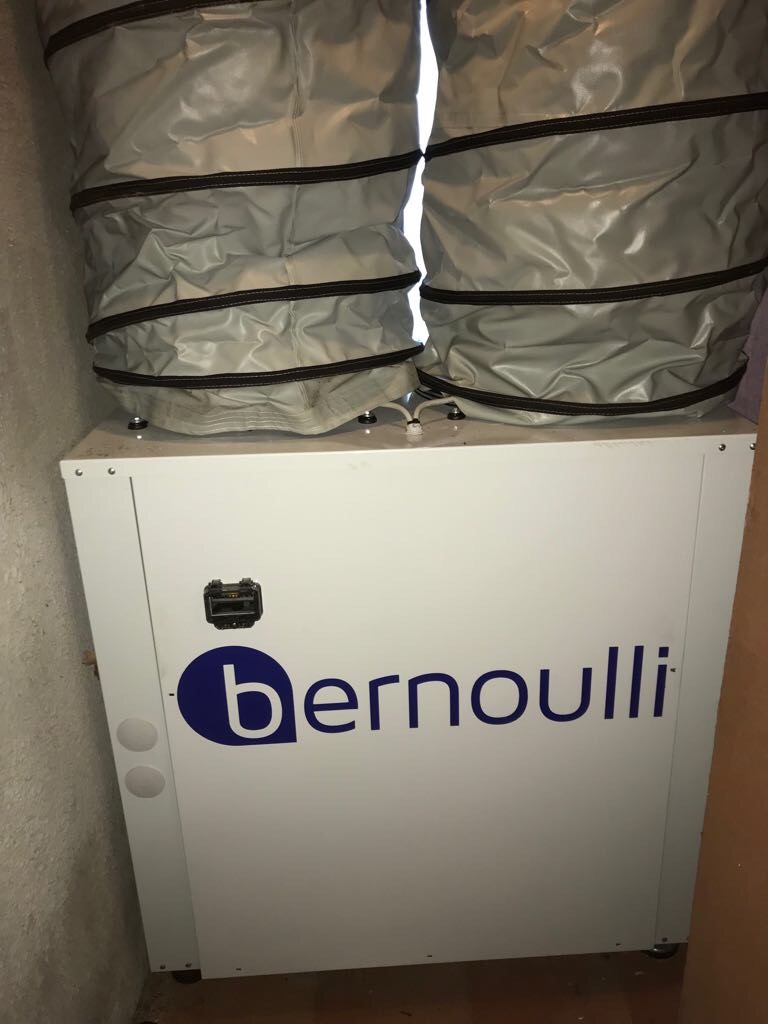

Alcune immagini di una pompa di calore Bernoulli BE014H installata presso un’abitazione privata a Besozzo in provincia di Varese.

L’unità è una pompa di calore aria-acqua monoblocco in alta temperatura che utilizza il refrigerante ecologico R134A.

Le caratteristiche principali della pompa di calore sono la compattezza dell’unità ed il circuito frigorifero con doppio compressore in tandem.
Dalle immagini è possibile capire la facilità di installazione di un’unità monoblocco di queste dimensioni: non essendoci disponibilità di spazio esterno la pompa di calore è stata installata all’interno dell’abitazione, in un corridoio non utilizzato. L’unità preleva aria fresca dalla porta grigliata che da sul giardino ed espelle l’aria esausta da una finestra vicina ad angolo rispetto alla presa.

La ridotta lunghezza dei canali di espulsione permette l’utilizzo di una pompa di calore con ventilatori assiali anziché ventilatori centrifughi; il posizionamento interno della pompa di calore aumenta il rendimento e riduce l’intervento del ciclo di sbrinamento.

La pompa di calore è al servizio di una sola unità abitativa, con tre diversi circuiti miscelati e produzione di ACS (Acqua Calda Sanitaria).
