Alcune immagini di impianto termico molto completo a servizio di una abitazione privata indipendente dove è stato in visita L’Ing. Luca Marco Spiga amministratore di Lucas Srl; la potenza totale delle pompe di calore Bernoulli installate è di 245 kW termici, ai quali vengono sommati 30 kW elettrici e 74 kW termici di micro-cogenerazione Heron e due unità interne di Bernoulli Hybrid BH040A.

L’impianto è composto da:

• 3 pompe di calore Bernoulli BE020A;
• 1 pompa di calore Bernoulli BE040A;
• 3 pompe di calore Bernoulli Booster BB040A;
• 2 unità interne Bernoulli Hybrid BH040A;
• 2 micro-cogeneratori Heron HE015M;
• 1 computer Leonardo LE015M;
• 2 espansioni Leonardo LE015E;

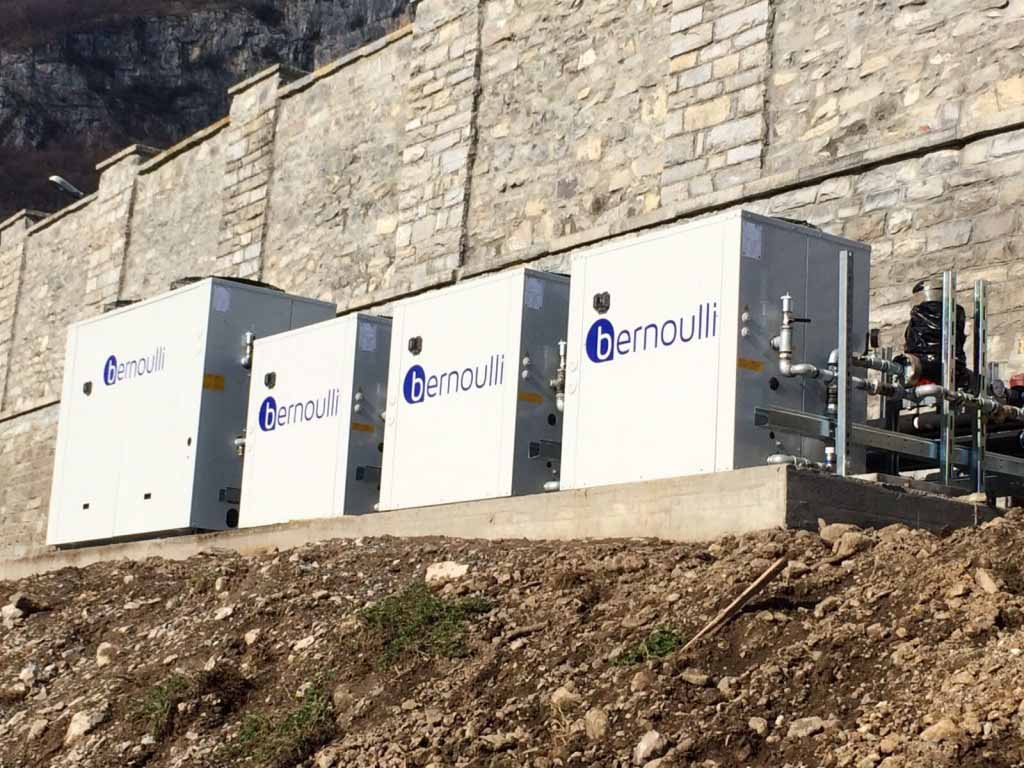

Le pompe di calore Bernoulli sono tutte e quattro unità monoblocco Aria-Acqua a bassa temperatura, con refrigerante ecologico R410A. Le pompe di calore sono in grado di fornire acqua fino a 50°C e sono tutte gestire da un Computer di gestione impianto Leonardo LE015M con la sua espansione LE015E.

Le pompe di calore Bernoulli in bassa temperatura con una potenza totale di 102,8 kW termici lavorano per portare energia termica all’interno di due accumuli da 1.500 litri ciascuno.
Da questi accumuli i tre Bernoulli Booster BB040A prelevano 121,2 kW termici in bassa temperatura (45°C) e cedono 142,2 kW in alta temperatura 65°C a due ulteriori accumuli da 1.000 litri ciascuno.
Questi due accumuli da 1.000 litri ciascuno corrispondono alle unità interne dei due BH040A, i quali utilizzano il nocciolo cavitativo come back-up di emergenza e come fonte di calore adibita al surriscaldamento della mandata all’impianto in caso di picchi di richieste o forti necessità termiche. Grazie all’esclusivo brevetto Lucas S.p.A. è stato così possibile raggiungere temperature di mandata superiori agli 85°C in qualsiasi condizione ambientale esterna.

Da questi ultimi due accumuli in alta temperatura viene prelevata l’energia termica che poi viene distribuita alle utenze:

• per la produzione di acqua calda sanitaria attraverso scambiatore rapido a piastre saldobrasate, che viene poi accumulata in un puffer da 800 litri;
• per la distribuzione di acqua calda ai diversi terminali.

L’utenza comprende il riscaldamento invernale dei locali attraverso un’UTA (Unità di Trattamento Aria), fan-coil, riscaldamento a pavimento, produzione di acqua calda sanitaria (ACS) per tutti i bagni, e il riscaldamento costante delle due piscine interne all’abitazione, unitamente al riscaldamento occasionale della piscina esterna.

In estate le pompe di calore alternano la produzione di acqua calda (per ACS e riscaldamento piscine) che segue la logica sopra descritta, alla produzione di acqua refrigerata, per il condizionamento degli ambienti.

L’acqua refrigerata prodotta dalle pompe di calore viene stoccata in altri due accumuli da 1.500 litri ciascuno dai quali viene prelevata l’acqua per condizionare gli ambienti interni attraverso l’UTA ed i fan-coil,

I grossi volumi di accumulo termico (8.800 litri in totale) permetto alle pompe di calore Bernoulli di passare dalla produzione di acqua calda alla produzione di acqua refrigerata senza causare nessuno sconforto agli utilizzatori finali.
L’utilizzo di accumuli ben dimensionati permette inoltre di offrire un’ottima modulazione della potenza all’utente senza che sia necessaria l’installazione di costosi e fragili inverter sulle pompe di calore; gli accumuli fungono da tampone evitando i pendolamenti delle unità e modulando meglio di un inverter.

Sia il funzionamento invernale che quello estivo prevedono il supporto termico ed elettrico di due micro cogeneratori Heron HE015M; questi due prodotti Lucas S.p.A. forniscono energia termica in alta temperatura (75°C) ai due accumuli da 1.000 litri ciascuno adibiti all’alta temperatura (le due unità interne dei Bernoulli Hybrid BH040A, dopo i tre Bernoulli Booster BB040A).

I due micro cogeneratori forniscono 37 kW termici ciascuno (74 kW termici totali), contemporaneamente forniscono l’energia elettrica (30 kWe) di supporto alle necessità elettriche dell’abitazione e delle pompe di calore.
