Alcune immagini dell’impianto in Pompa di Calore realizzato presso la Sezione di Milano del Tiro a Segno Nazionale dove è stato in visita L’Ing. Luca Marco Spiga amministratore di Lucas Srl

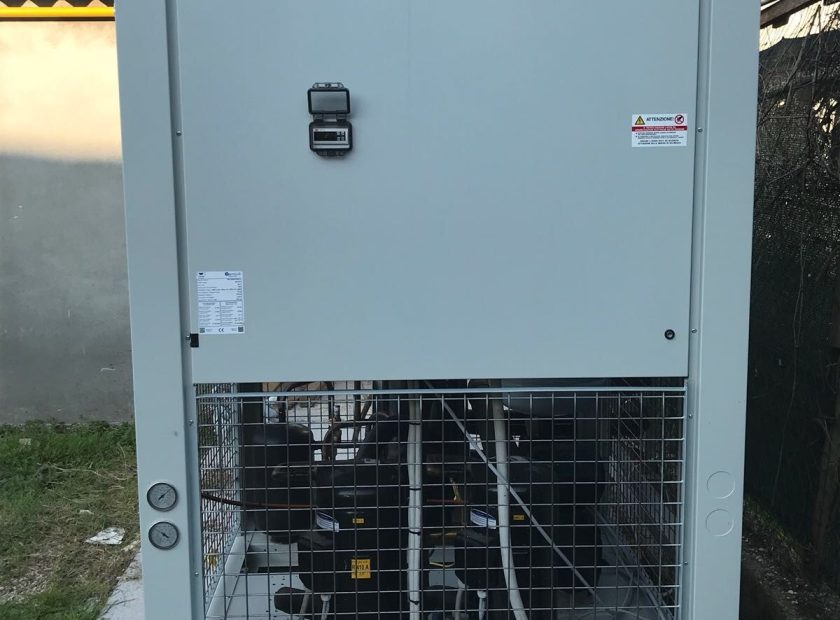

La pompa di calore installata è una BE160A con doppio compressore in tandem ed è stata posizionata per poter fornire acqua refrigerata in estate ed acqua riscaldata in inverno per poter condizionare e riscaldare le 8 linee di tiro da 25 metri sotterranee.

Il riscaldamento e condizionamento ambiente nelle linee di tiro avviene tramite un’unità di trattamento aria con una importante quantità di aria trattata in continuo per evitare l’accumulo di fumi e gas combusti (dannosi per la salute) all’interno dell’area di tiro.

La pompa di calore alimenta anche l’area di attesa e di ristoro adiacente alle linee di tiro tramite un impianto a fan-coil.

In fase di installazione si è resa necessaria la creazione di una struttura di supporto alla pompa di calore per non ostruire il passaggio necessario agli eventuali mezzi di soccorso presenti in caso di competizioni sportive, inoltre è stato necessario modificare l’UTA (Unità di Trattamento Aria) ed i canali di immissione ed espulsione dell’aria per poter adeguare l’impianto esistente in solo funzionamenetto invernale (con acqua ed aria calda, precedentemente prodotta da una caldaia) al funzionamento estivo (con acqua ed aria fredda).
E’ stata inoltre potenziata la linea elettrica ed installata una valvola miscelatrice a tre vie per poter modificare la temperatura di mandata ai fan-coil e all’UTA in base alla temperatura esterna dell’aria, per poter così notevolmente aumentare l’efficienza dell’impianto.

Il funzionamento dell’impianto è gestito dal computer di gestione impianto Leonardo LE015M, il quale rende controllabile da remoto anche la macchina.
